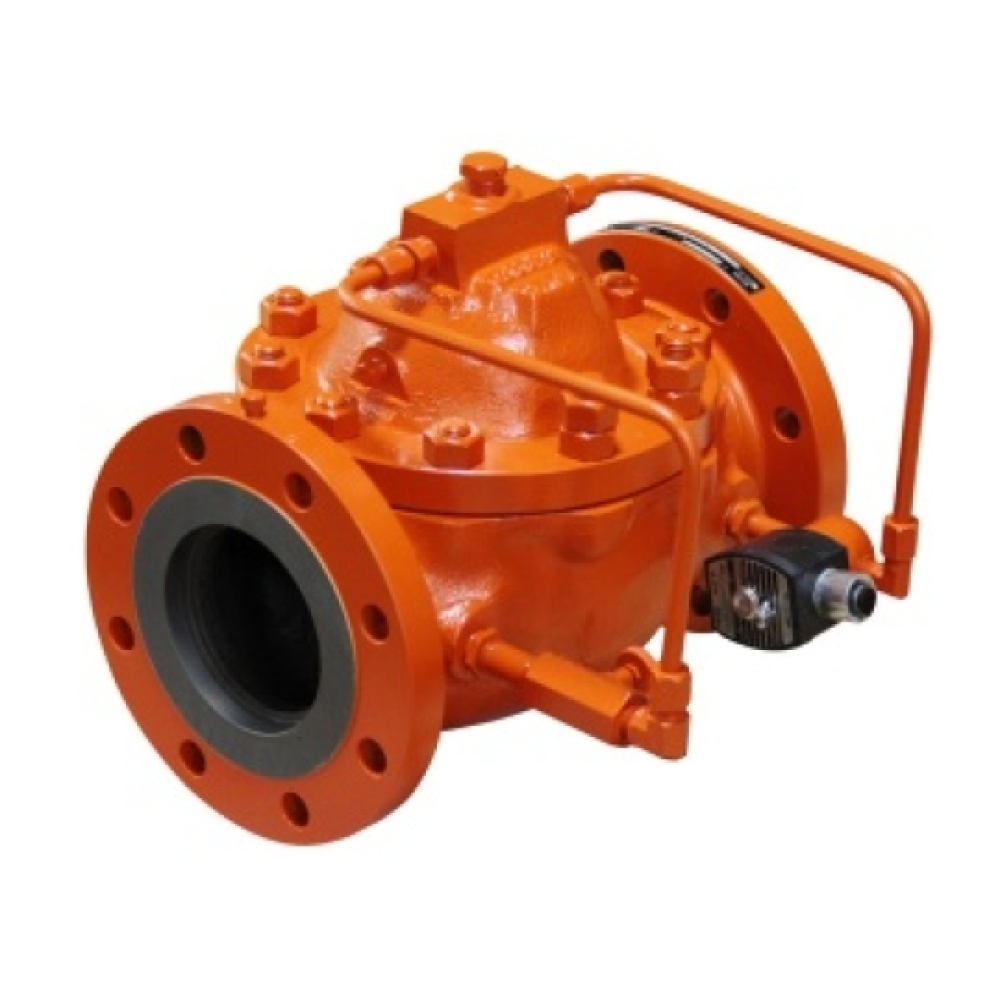

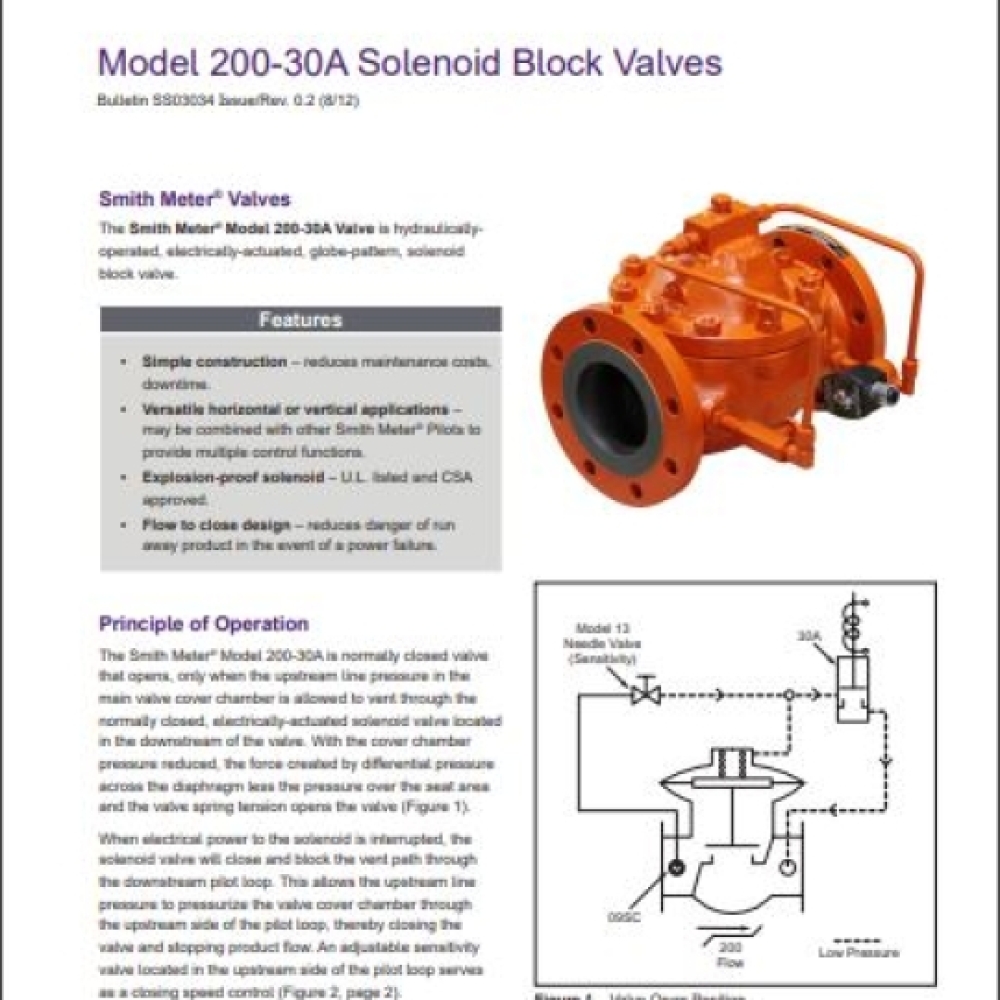

Model 200-30A Solenoid Block Valves

Smith Meter® Valves

Van Smith Meter® Model 200-30A là loại van phao đóng, ngắt dòng chảy, được vận hành bằng thủy lực, kích hoạt bằng điện, hình cầu, van khóa bằng điện từ..

Đặc điểm nổi bật:

• Thiết kế đơn giản – giảm chi phí bảo trì, giảm thiểu thời gian bảo trì.
• Có thể gắn thiết bị vào phương ngang hoặc dọc linh hoạt – có thể được kết hợp với các thiết bị điều khiển tín hiệu vào đồng hồ Smith Meter® khác để cung cấp nhiều chức năng điều khiển.
• Cuộn dây điện từ chống cháy nổ – U.L. niêm yết và CSA cấp phép.
• Thiết kế dòng chảy để đóng – giảm nguy cơ sản phẩm thất thoát trong trường hợp mất điện.

Nguyên tắc hoạt động

Smith Meter® Model 200-30A là van thường đóng, chỉ mở ra khi áp suất có biến động trong buồng nắp khi đó van chính cho phép dòng chảy thông qua van điện từ thường đóng, kích hoạt bằng điện nằm ở vị trí cuối của van. Với buồng che áp suất giảm, lực được tạo ra bởi áp suất chênh lệch trên màng ngăn làm giảm áp lực trên khu vực vị trí đó và lực căng của lò xo van sẽ mở van (Hình 1).

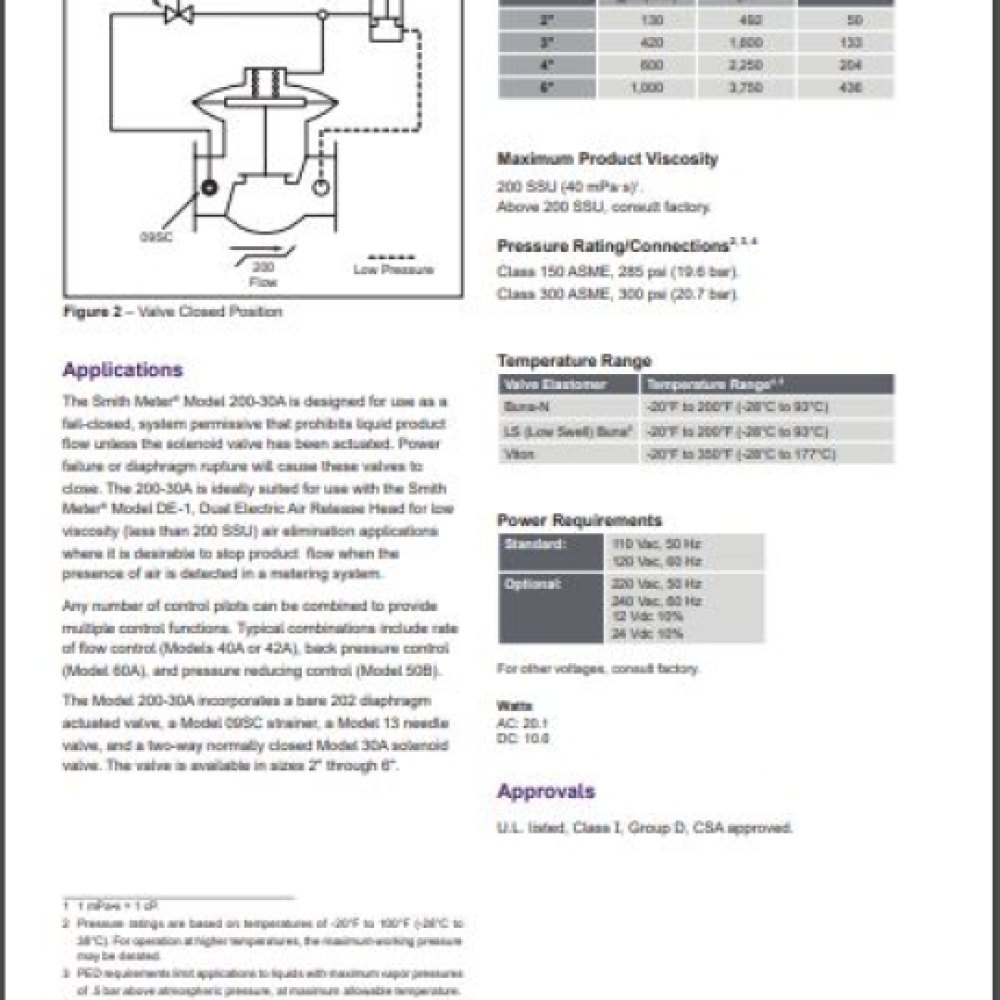

Khi nguồn điện đến điện từ bị gián đoạn, van điện từ sẽ đóng và đóng không cho thông hơi qua đường nhánh. Điều này cho phép dòng ngược dòng lại của áp suất để tạo áp suất cho buồng nắp van thông qua phía trên nhánh, do đó đóng van và dừng dòng chảy. Lưu lượng đi qua có thể điều chỉnh được bằng  van nằm ở phía cuối  của đường nhánh như một cách kiểm soát tốc độ đóng van (Hình 2)

Ứng dụng

- Smith Meter® Model 200-30A được thiết kế để sử dụng như một điểm thường mở , hệ thống cho phép chất lỏng chảy qua khi van điện từ đã được kích hoạt. Nếu nguồn điện  hỏng hóc hoặc vỡ màng ngăn sẽ khiến các van này đóng. Thiết bị 200-30A phù hợp lý tưởng để sử dụng với Smith Meter® Model DE-1, Đầu xả khí bằng điện kép ở mức thấp có độ nhớt (dưới 200 SSU) có ứng dụng để loại bỏ không khí ở  nơi mong muốn dừng dòng chảy khi ở nơi có không khí được phát hiện trong một hệ thống đo sáng.

- Bất kể có bao nhiêu đường tín hiệu điều khiển nào cũng có thể được kết hợp để cung cấp nhiều chức năng điều khiển. Sự kết hợp điển hình bao gồm tỷ lệ kiểm soát dòng chảy (Model 40A hoặc 42A), kiểm soát áp suất ngược (Model 60A) và kiểm soát độ tuột áp (Model 50B).

- Model 200-30A kết hợp với màng ngăn 202 để kích hoạt van, bộ lọc Model 09SC, van   kim Model 13 và một điện từ Model 30A thường đóng hai chiều van. Van có các kích cỡ từ 2" đến 6".

Thông số kỹ thuật

- Phân loại theo kích thước

- Độ nhớt tối đa của sản phẩm

 + 200 SSU (40 mPa·s) . Trên 200 SSU, tham khảo nhà máy.

- Xếp hạng áp suất / Kết nối

 + Loại 150 ASME, 285 psi (19,6 bar).

 +Loại 300 ASME, 300 psi (20,7 bar).

- Phạm vi nhiệt độ

- Nguồn điện yêu cầu

 + Tiêu chuẩn:

+ Lựa chọn:

  Đối với các điện áp khác, hãy tham khảo ý kiến của đội ngũ tư vấn.

- Watts (W)

   AC: 20.1

   DC: 10.6

Phê duyệt

- U.L

- CSA

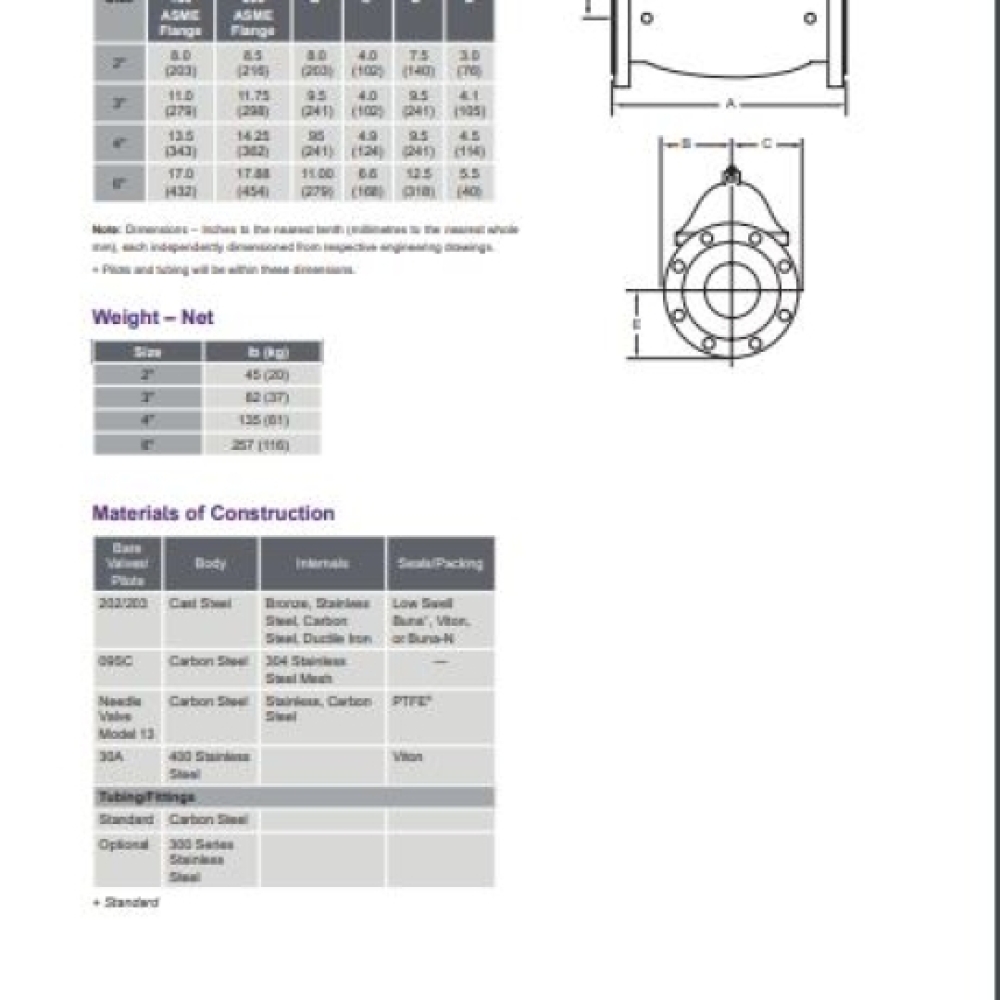

Kích thước

Inches (mm)

Trọng lượng

Cấu tạo
