Van đóng/ngắt dòng chảy điều khiển bằng điện/thuỷ lực
Smith Meter® Valves

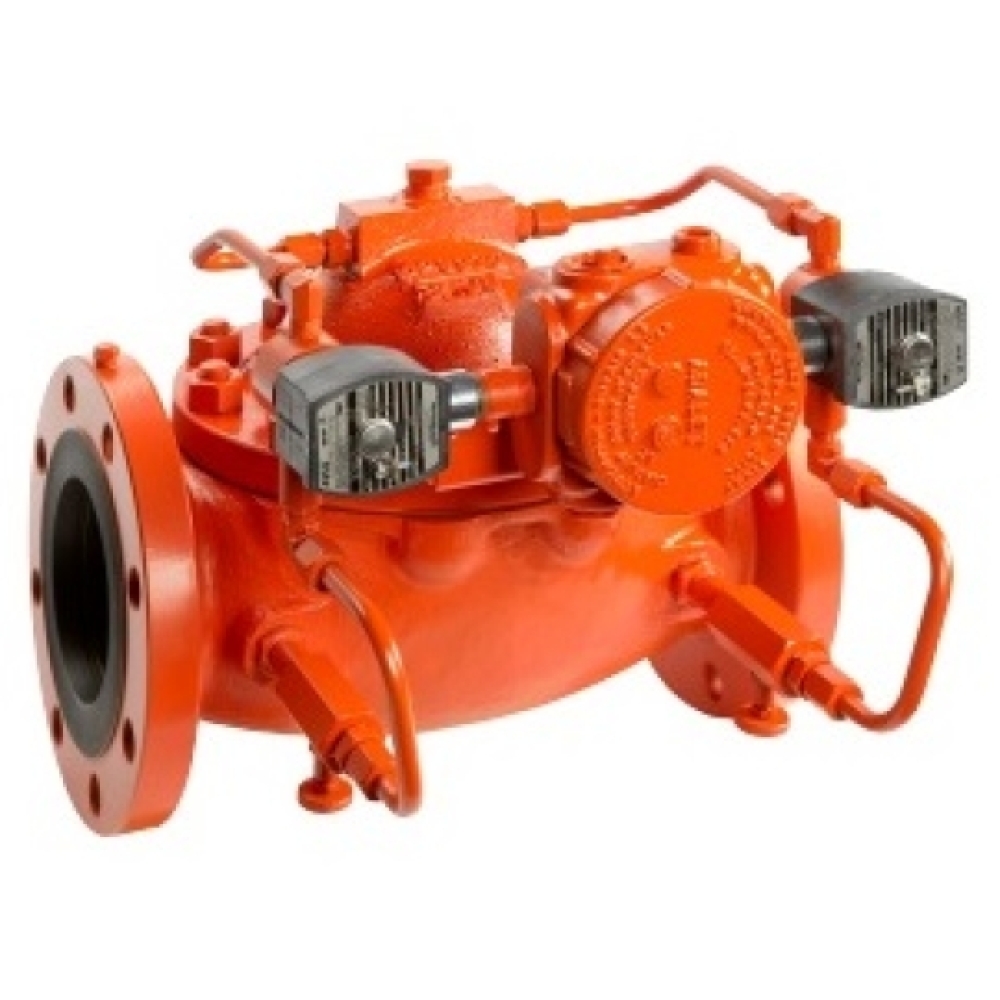

Van Smith Meter Model 210 là loại van đóng ngắt tự động, thường được sử dụng trong kết hợp với Smith Meter AccuLoad® hoặc microLoad Preset Controllers để nạp hàng và trả hàng tại các trạm xe bồn, nhà máy lớn hoặc cơ sở chế biến.
Đặc điểm nổi bật:
Nguyên tắc hoạt động

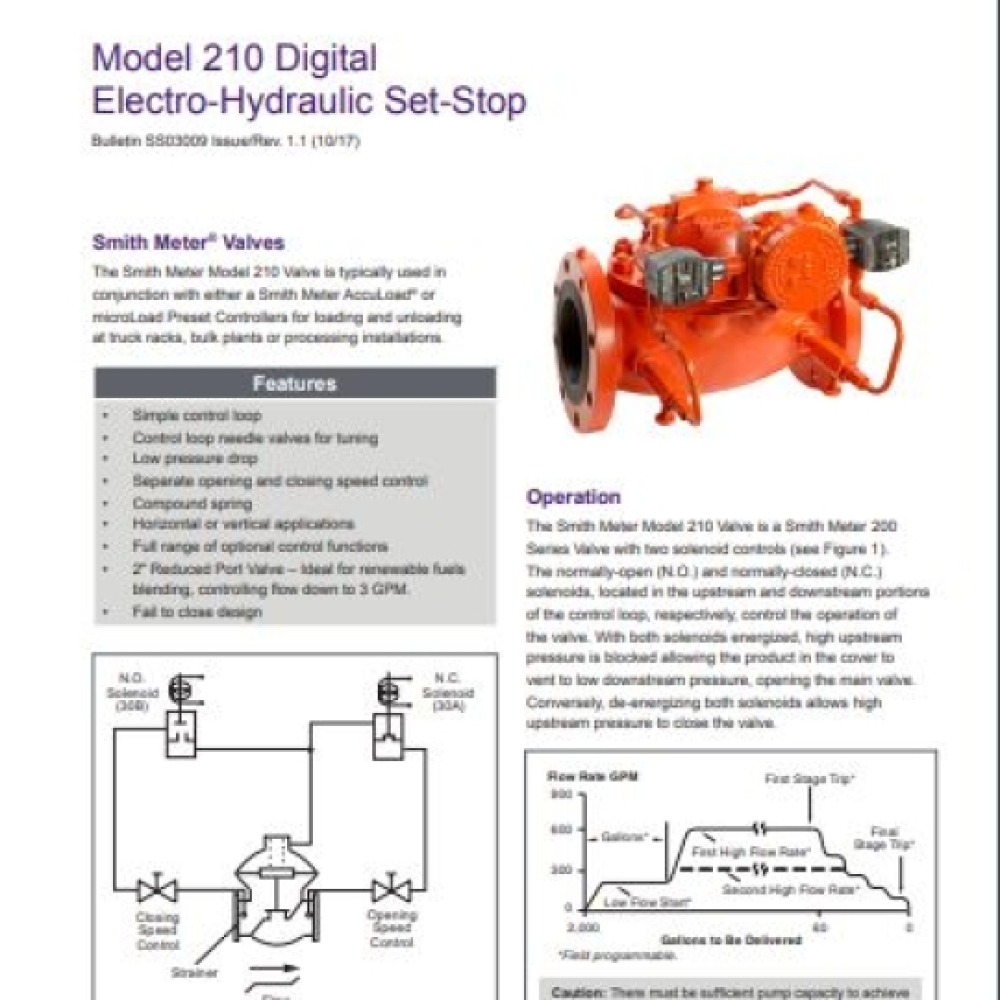

Van Smith Meter Model 210 là chuỗi van Smith Meter 200 với hai bộ điều khiển điện từ (Hình 1). Thường mở (N.O.) và thường đóng (N.C.) điện từ, nằm ở phần đầu và phần cuối của mạch điều khiển, tương ứng, điều khiển hoạt động của van. Với cả hai điện từ đầy năng lượng, áp suất cao ở đầu bị chặn cho phép dòng chảy trong nắp thông xuống áp suất thấp ở cuối, mở van chính. Ngược lại, ngắt dòng điều khiển cả hai điện từ cho phép áp suất cao chảy ngược dòng để đóng van.
Hình 1
Cung cấp tín hiệu điện chỉ cho tiếp điểm N.O. điện từ khóa chất lỏng trong nắp van, khóa van nhỏ ở một vị trí cố định, để duy trì tốc độ dòng chảy không đổi miễn là điều kiện hoạt động không thay đổi. Khi điều kiện hoạt động thay đổi, gây ra sự thay đổi tốc độ dòng chảy cho việc mở van cố định đó, bộ điều khiển lưu lượng báo hiệu điện từ thích hợp để mở trong giây lát để điều chỉnh lại tốc độ dòng chảy về giá trị cài đặt. Khi tốc độ dòng chảy đã đặt thay đổi (ví dụ: từ bắt đầu lưu lượng thấp đến lưu lượng cao giới hạn, hoặc trong khi tắt van nhiều bước), mức thích hợp điện từ được báo hiệu để mở cho đến khi tốc độ dòng chảy điều chỉnh theo mức mới đặt giá trị. Xem Hình 2 để biết tốc độ dòng tải xe tải điển hình sự liên tiếp.
Hình 2
Nằm giữa mỗi solenoid điện từ và cổng van chính là một thiết bị điều điều tiết của van, điển hình là van kim. Thiết bị này dùng để tinh chỉnh tốc độ đóng mở của van, cũng như cung cấp khả năng cách ly toàn bộ vòng điều khiển để tiện cho việc phục vụ. Việc điều chỉnh các thiết bị này kiểm soát chảy vào buồng che, cho phép điều chỉnh dựa trên độ nhớt và áp suất của sản phẩm.
Dòng chảy ngược và giảm áp suất
Dòng chảy ngược qua van sẽ xảy ra nếu áp suất hạ lưu của van vượt quá áp suất ngược dòng của van từ 2 đến 6 psig tùy thuộc vào kích thước van. Điều này có thể tuy nhiên, mong muốn cung cấp giảm áp suất do giãn nở nhiệt cho đường ống phía sau van,phân tích cứu trợ nhiệt cho hệ thống là bắt buộc. Khi mà áp suất phía cuối của van lớn hơn áp suất phía đầu của van, chất lỏng sẽ chảy từ phía cuối sang phía trên thông qua van an toàn. Chính xác áp suất tại đó điều này sẽ xảy ra phụ thuộc vào kích thước và cấu hình của van, cũng như, thủy lực cụ thể môi trường mà nó được cài đặt.
80B/07A là sự kết hợp giữa van một chiều/giảm áp. Tùy chọn này có sẵn cho van 210 series và khi được cài đặt, không cho phép dòng chảy ngược qua van an toàn chính nhưng thay vào đó cung cấp một van giảm áp có thể điều chỉnh (07A) làm giảm áp suất hạ lưu vượt quá cài đặt ở phía thượng lưu của van thông qua van đậy.

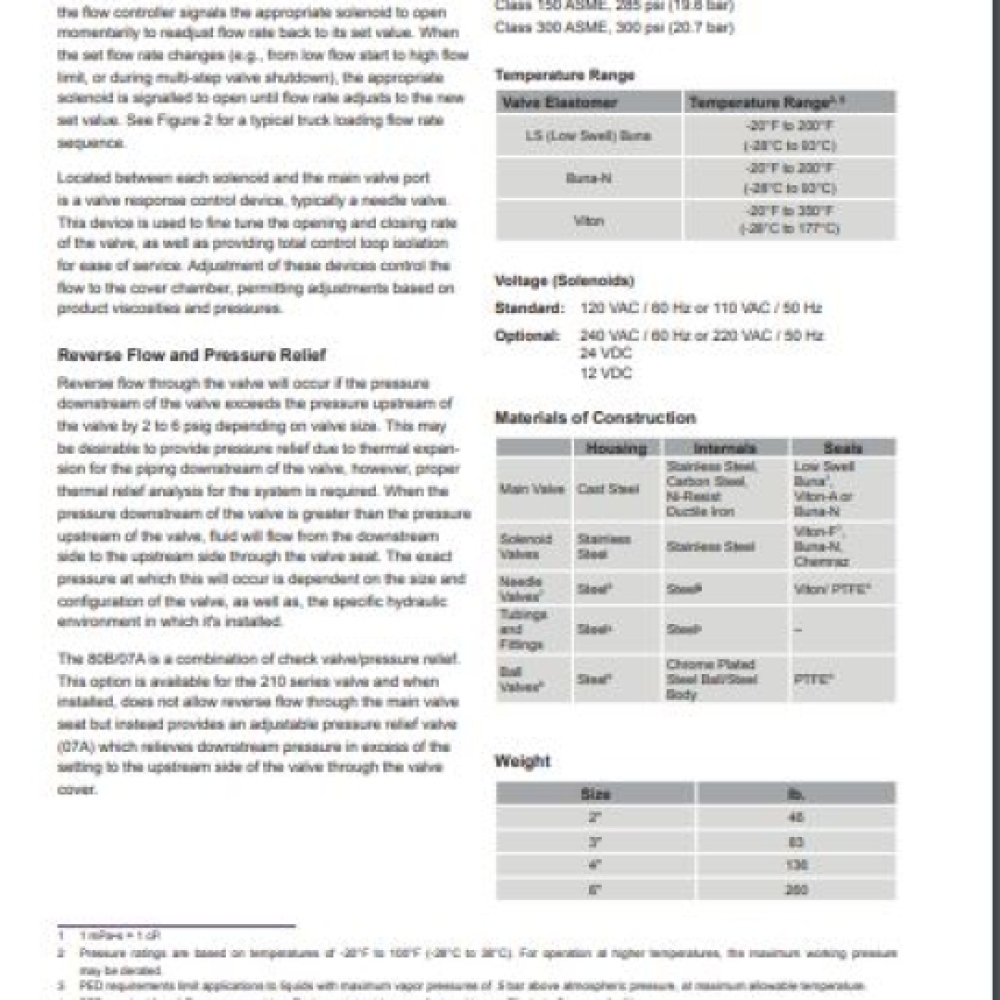

Thông số kỹ thuật
- Độ nhớt tối đa: 200 SSU (40 mPa•s); Trên 200 SSU, tham khảo nhà máy
- Xếp hạng áp suất / Kết nối:
+ Class 150 ASME, 285 psi (19.6 bar)
+ Class 300 ASME, 300 psi (20.7 bar)
- Phạm vi nhiệt độ:
- Điện áp (Điện từ):
+ Tiêu chuẩn: 120 VAC / 60 Hz or 110 VAC / 50 Hz
+ Lựa chọn: 240 VAC / 60 Hz or 220 VAC / 50 Hz
24 VDC
12 VDC
Cấu tạo
Trọng lượng

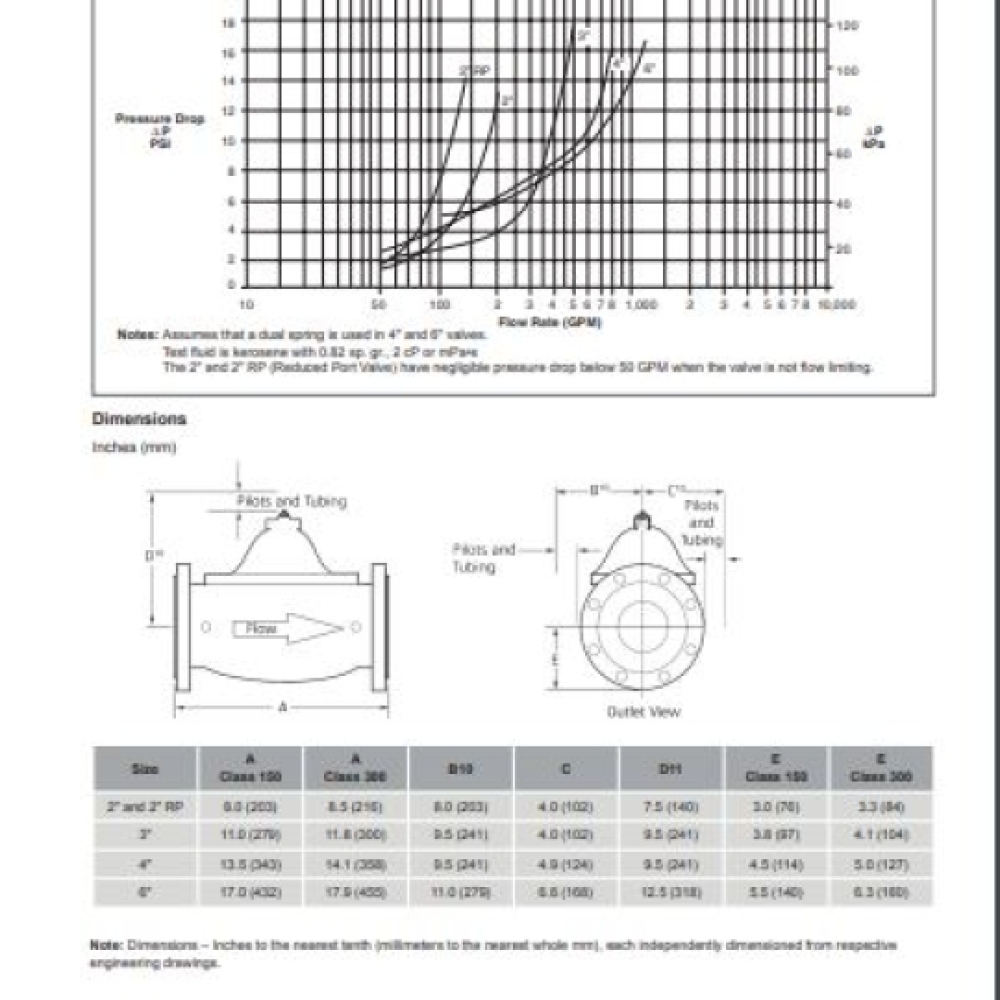

Độ sụt áp (độ tuột áp)
(Khi van bị giới hạn lưu lượng hoặc không mở hết hoàn toàn)
Kích thước
